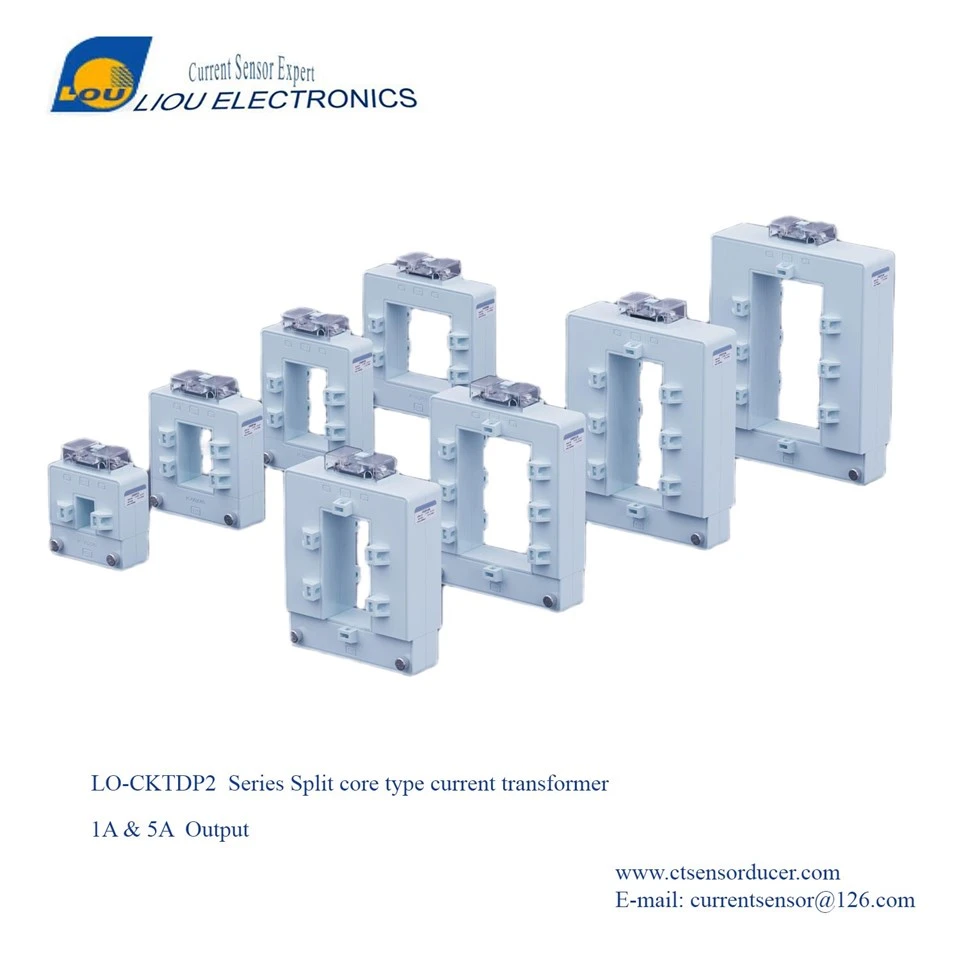

Svorka-Typ prúdového transformátora na meranie zaťaženia napájacej siete LO-CTKDP3 8000A/5A
Clamp-Type Current Transformer for Power Grid Load Measurement P/N: LO-CTKDP3 >Prehľad produktu Transformátor prúdu s deleným jadrom sa používa hlavne na káble a medené tyče. Má jednoduchú štruktúru, rozumný dizajn a flexibilnú aplikáciu. Podľa špecifikácií medeného...
- Predstavenie výrobku
Transformátor prúdu{0}}svorkového typu na meranie zaťaženia siete
P/N: LO-CTKDP3
>Prehľad produktov
Prúdový transformátor s deleným jadrom sa používa hlavne pre káble a medené tyče. Má jednoduchú štruktúru,rozumný dizajn a flexibilná aplikácia. Podľa špecifikácií medených tyčí používaných vhlavný okruh, existuje veľa druhov priechodných otvorov, ktoré si navzájom zodpovedajú. Primárny prúdhlavný obvod obsahuje 5A ~ 8000A a menovitý sekundárny výstupný prúd je 1A ~ 5A (0 ~ 1V). Totoséria výrobkov môže spĺňať technické požiadavky triedy 0,2, triedy 0,5, triedy 1 a ďalšíchrozdielna presnosť. GB/T20840.1.2.
>Vlastnosti produktu
- Otvorená a zatvorená konštrukcia, jednoduchá inštalácia.
- Táto séria produktov má 5 špecifikácií a rozsah primárneho prúdu je do 8000A.
- Sekundárny výstup je štandardný signál 1A-5A.
>Aplikácia
Monitorovanie napájania, Eriadenie spotreby energie Iinteligentný energetický systém,
Elektromagnetické reléochrana, Mochrana mikropočítača Mochrana sluchu,
Transformácia vidieckej elektrickej siete, rozvodňatransformácia Detekcia ochrany životného prostredia a pod.
>Elektrické špecifikácie:
|
Elektrické špecifikácie |
|
|
Prevádzková frekvencia |
50-400Hz |
|
Prevádzkové napätie |
0,66/0,72 KV |
|
Primárny vstup |
5-8000 zbraní |
|
Sekundárny výstup |
0-1V alebo 0-5A |
|
Chyba pomeru |
<=±0.2% |
|
Chyba fázy |
<=±10' |
|
Dielektrická pevnosť |
AC 3,0KV/1Ma/60s |
|
Izolačný odpor |
DC 500V/1000MΩ Min |
|
Materiál jadra |
Nikel alebo nanokryštalický |
|
Prevádzková teplota |
-20 stupňov až +50 stupňov |
|
Režim pripojenia |
Typ terminálu |
|
Vnútorná štruktúra |
Epoxidová živica |
>Rozmery
|
P/N |
VSTUP (A) |
Výstup |
Presnosť |
ROZMERY (mm) |
|||||
|
A |
B |
C |
D |
E |
F |
||||
|
CTKDP3-23 |
5-400A |
0-5A 0-1V Prispôsobené |
0.2 0.5S 0.5 |
115 |
96 |
66.5 |
48.5 |
34 |
24 |
|
CTKDP3-46 |
5-800A |
145 |
116 |
66.5 |
48.5 |
64 |
44 |
||
|
CTKDP3-58 |
5-1500A |
165 |
126 |
66.5 |
48.5 |
84 |
54 |
||
|
CTKDP3-510 |
5-2000A |
185 |
126 |
66.5 |
48.5 |
104 |
54 |
||
|
CTKDP3-88 |
5-2000A |
165 |
156 |
66.5 |
48.5 |
84 |
84 |
||
|
CTKDP3-812 |
5-3000A |
205 |
156 |
66.5 |
48.5 |
124 |
84 |
||
|
CTKDP3-816 |
5-6000A |
245 |
156 |
66.5 |
48.5 |
164 |
84 |
||
|
CTKDP3-820 |
5-8000A |
285 |
156 |
66.5 |
48.5 |
204 |
84 |
||
Wuxi Liou Electronics Co Ltd
Populárne Tagy: svorkový-transformátor prúdu na meranie zaťaženia elektrickej siete lo-ctkdp3 8000a/5a, Čína, výrobcovia, prispôsobené, cenová ponuka, nízka cena, vyrobené v Číne
