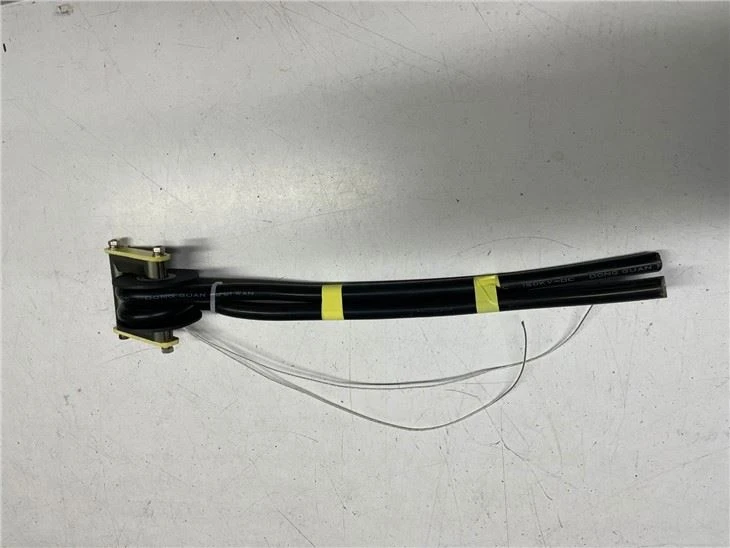

Vysokonapäťový transformátor používaný pre röntgenový monitorový stroj s vláknovým transformátorom
Vláknový transformátor používaný pre röntgenový prístroj
- Predstavenie výrobku
Vláknový transformátor používaný pre röntgenový prístroj
Vo vláknovom obvode röntgenového generátora sa používajú znižovacie transformátory na zvýšenie vykurovacieho prúdu aplikovaného na vlákna katódy na emisiu termionov.
FILAMENTOVÝ OBVOD
o dodáva energiu do vlákna röntgenovej trubice, takže vlákno dodáva dostatok elektrónov prostredníctvom termionickej emisie.
o Upravuje prichádzajúcu sieťovú energiu tak, aby produkovala tepelnú emisiu z vlákna.
o Obvod vlákna sa prispôsobí hodnotám v mA (50, 100, 200 atď.)
o Po výbere mA sa prúd odošle do zostupného transformátora, aby sa upravili ampéry, ktoré dosahujú.
Špecifikácie navíjania
S/N | Štart | Skončiť | Aktuálne | Zákruty | Špecifikácia vinutia | Izolačná vrstva | Napätie |
T1 | 1 | 2 | 0.5A | 40 | Vietor tesne | 2 | 200V |
T2 | 3 | 4 | 5A | 2 | Vietor rovnomerne | 1 | 160 kV |
ELEKTRICKÉ ŠPECIFIKÁCIE:
S/N | POLOŽKY | TERMINÁLY | ŠPECIFIKÁCIE | SKÚŠOBNÝ NÁSTROJ |
2 | INDUKTÁCIA | 1-2 | L=6mH±10％ | LCR METER 1 kHz 1,25 V |
4 | HI-POT TEST | T1-JADR
| AC2,5KV 1mA 60s |
BHP-505HLAS |
5 | I.R | P-S | ＞1000MΩ DC 500V |
Vláknový transformátor sa nachádza v olejovej nádrži:
