1000A Hall Effect Senzor prúdu s vysokou presnosťou primárnej zbernice

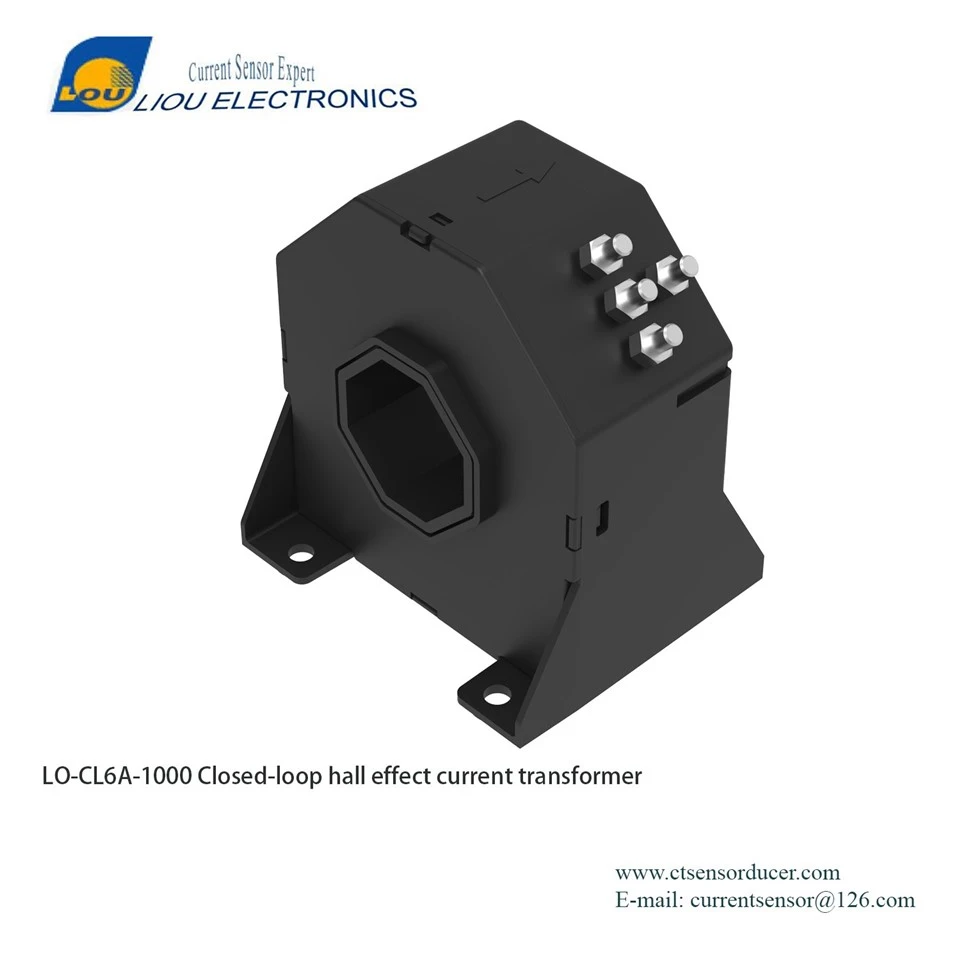

Lo - CL6A-1000 uzavretá slučka Hall Effect Current Sensor



Lo - CL6A - 1000 Hall Effect Current Sensor poskytuje presné a spoľahlivé meranie technológie AC, DC a pulzných do ± 2000 A. postavené na pokročilej uzavretej {- Loop Hall, ponúka vynikajúcu presnosť, rýchlu reakciu a širokú šírku pásma - všetko so stratou s nulovou vložením. Kompaktný, robustný a vysoko imunný voči vonkajšiemu rušeniu je ideálny pre aplikácie v jednotkách, systémoch UPS, napájacích zdrojoch, riadení batérií a obnoviteľnej energie.



Vlastnosti produktu:

• Vynikajúca presnosť
• Veľmi dobrá linearita
• Optimalizovaný čas odozvy
• Žiadne straty vloženia
• Vysoká imunita voči vonkajším
• zasahovanie
• Nízkoteplotný posun
• Šírka frekvenčná šírka pásma



Aplikácia:

• Variabilná rýchlosť striedavého prúdu a motorové jednotky servo.
• Neurobiteľné napájacie zdroje (UPS).
• Statické prevodníky pre jednosmerné motory.
• Napájacie zdroje pre aplikácie zvárania.
• Správa batérií.
• Invertor energie vetra.



Elektrické špecifikácie
Položka	Symbol	Jednotka	Blesk	Typ	Maximálny	Komentár
Primárny nominálny RMS prúd	IPn	A	-1000		1000
Primárny prúd, meracie rozsah	IPremiér	A	-2000		2000
Merací odpor			0 0		62 7	@± 24 V, 85 stupňov, ± 1000a @± 24 V, 85 stupňov, ± 2000a
	RM	Ω
Sekundárny nominálny RMS prúd	ISn	mamička	-200		200
Odpor	RS	Ω			47	@ 70 stupňov
Sekundárny prúd, merací rozsah	IS	mamička	-400		400
Počet sekundárnych zákrut	NS			5000
Teoretická citlivosť	Gth	mA/a		0.20
Napájacie napätie	VC	V		±24		@ ±5%
Súčasná spotreba	IC	mamička		28+ je
Nulová kompenzačná prúd	IO	mamička	-0.5		0.5
Tepelný drift ofsetového prúdu	IStra	mamička	-0.6	±0.2	0.6	@ -40 stupňa ~ 85 stupňov
Zvyškový prúd@ iP=0 po iPn	IOmáčka	mamička	-0.5		0.5
Chyba citlivosti	ƐG	%	-0.2		0.2
Chyba linearity 0… ipn	ƐL	%IPn	-0.1		0.1
Presnosť @ iPn	X	%IPn	-0.4		0.4
Čas odozvy@ 90% IPN	Trik	my		0.5	1
Frekvenčná šírka pásma (-1DB)	BW	khz		150

Pokyny

1. Nesprávne zapojenie môže spôsobiť poškodenie senzora.

2. Keď sa nameraný prúd cez stredový otvor snímača, prúd sa bude merať na výstupnom konci.

3. Dynamický výkon (DI/DT a čas odozvy) je najlepší, keď je primárny otvor úplne naplnený lištou zbernice.

4.USER môže v prípade potreby upraviť rozsah výstupu senzora.

5. Je možné prispôsobiť vstupný prúd a výstupné napätie snímača.



Štandardy

• IEC61010-1
• En50178
• IEC61800-5-1
• UL94V-0
• ROHS dosahuje



Prevádzkové podmienky
	Hodnota	Jednotka	Symbol
Prevádzková teplota	-40 stupňa ~ +85 Stupeň	stupeň	Ubytovať sa
Úložisko	-40 stupňa ~ +100 Stupeň	stupeň	Ubytovať sa
Váha (primeraná)	1200	g	M



Rozmery:



Schéma pripojenia:

Izolačná výkonnosť:

Parameter	Symbol	Jednotka	Hodnota	Komentár
RMS napätie pre test na izoláciu AC @ 50 Hz, 1 min.	Vd	kv	12.0	Podľa IEC 61010-1
Clearance (PRI - sec)	dCI	mm	45.2
Vzdialenosť CreePage (PRI - Sec)	dCp	mm	52.8
Plastový puzdro	-	-	UL94-V0
Porovnávací index sledovania	Cti	Plc	3



Wuxi Liou Electronics Co Ltd
