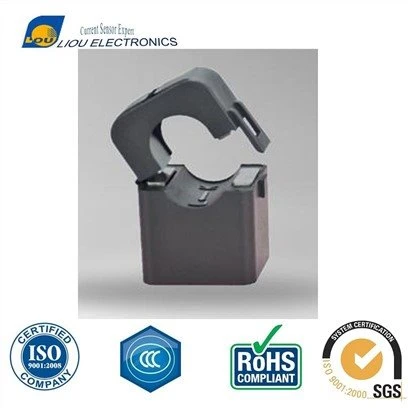

Delený-senzor prúdu v jadre pre diagnostiku napájania stroja LO-BHK
Prúdový transformátor s deleným jadrom sa používa hlavne pre káble a medené tyče. Má jednoduchú štruktúru, rozumný dizajn a flexibilnú aplikáciu. Podľa špecifikácií medených tyčí používaných v hlavnom okruhu existuje veľa druhov priechodných otvorov, ktoré si navzájom zodpovedajú.
- Predstavenie výrobku
Wuxi Liou Electronics Co., Ltd je jedným z popredných výrobcov a dodávateľov delených-jadrových snímačov prúdu na diagnostiku výkonu strojov lo-bhk v Číne. Naša továreň ponúka vysoko kvalitné prispôsobené produkty vyrobené v Číne s nízkou cenou. Vitajte a kontaktujte nás pre cenovú ponuku.
Rozdelený-senzor hlavného prúdu na diagnostiku napájania stroja
P/N: LO-BHK
>Prehľad produktov
Prúdový transformátor s deleným jadrom sa používa hlavne pre káble a medené tyče. Má jednoduchú štruktúru, rozumný dizajn a flexibilnú aplikáciu. Podľa špecifikácií medených tyčí používaných v hlavnom okruhu existuje veľa druhov priechodných otvorov, ktoré si navzájom zodpovedajú. Primárny prúd hlavného obvodu zahŕňa 5A ~ 4000A a menovitý sekundárny výstupný prúd je 1A ~ 5A (0 ~ 1V). Táto séria produktov môže spĺňať technické požiadavky triedy 0.2, triedy 0.5, triedy 1 a inej rôznej presnosti IEC61869.1.2.
>Vlastnosti produktu
- Otvorená a zatvorená konštrukcia, jednoduchá inštalácia.
- Táto séria produktov má 8 špecifikácií a rozsah primárneho prúdu je do 4000A.
- Sekundárny výstup je štandardný signál 1A-5A.
>Aplikácia
- Monitorovanie napájania
- Riadenie spotreby energie
- Inteligentný systém napájania
- Elektromagnetická ochrana relé
- Ochrana mikropočítača
- Ochrana motora
- Transformácia vidieckej elektrickej siete
- Transformácia rozvodne
- Detekcia ochrany životného prostredia
>Elektrické špecifikácie:
|
Elektrické špecifikácie |
|
|
Prevádzková frekvencia |
50-400Hz |
|
Prevádzkové napätie |
0,66/0,72 KV |
|
Primárny vstup |
5-8000 zbraní |
|
Sekundárny výstup |
0-1V alebo 0-5A |
|
Chyba pomeru |
<=±0.2% |
|
Chyba fázy |
<=±10' |
|
Dielektrická pevnosť |
AC 3,0KV/1Ma/60s |
|
Izolačný odpor |
DC 500V/1000MΩ Min |
|
Materiál jadra |
Kremíková oceľ alebo nanokryštalická |
|
Prevádzková teplota |
-20 stupňov až +50 stupňov |
|
Režim pripojenia |
Typ terminálu |
|
Vnútorná štruktúra |
Epoxidová živica |
>Rozmery
|
P/N |
VSTUP (A) |
Výstup |
Presnosť |
ROZMERY (mm) |
||||||
|
A |
B |
C |
D |
E |
F |
G |
||||
|
BHK-40 |
5-600A |
0-5A 0-1V Prispôsobené |
0.2 0.5S 0.5 |
90 |
111 |
59 |
91 |
32 |
22 |
40 |
|
BHK-50 |
100-800A |
113 |
142 |
55 |
121 |
62 |
42 |
36 |
||
|
BHK-60 |
300-1250A |
113 |
163 |
55 |
143 |
82 |
52 |
36 |
||
|
BHK-80 |
400-1800A |
143 |
163 |
55 |
143 |
82 |
82 |
36 |
||
|
BHK-100 |
500-2000A |
142 |
190 |
67 |
170 |
102 |
52 |
48 |
||
|
BHK-120 |
500-2500A |
162 |
229 |
70 |
209 |
142 |
62 |
51 |
||
|
BHK-125 |
500-3000A |
150 |
203 |
59 |
183 |
122 |
82 |
40 |
||
|
BHK-150 |
600-4000A |
182 |
249 |
71 |
229 |
162 |
82 |
53 |
||
Wuxi Liou Electronics Co Ltd.
