Aká je charakteristika nasýtenia transformátora stredového priechodného prúdu?

Charakteristiky nasýtenia stredového prietokového transformátora (CT) sú kľúčovým aspektom, ktorý výrazne ovplyvňuje jeho výkon a aplikáciu v elektrických systémoch. Ako dodávateľ stredových prúdových transformátorov som bol svedkom toho, aké dôležité je porozumieť týmto charakteristikám pre zabezpečenie správneho fungovania rôznych elektrických inštalácií.

Základy stredových prúdových transformátorov

Stredový prúdový transformátor je typ prúdového transformátora navrhnutý na meranie striedavého prúdu (AC) pomocou princípu elektromagnetickej indukcie. Pozostáva z primárneho vinutia, čo je typicky jeden vodič prechádzajúci stredom toroidného jadra, a sekundárneho vinutia navinutého okolo jadra. Keď cez primárny vodič preteká striedavý prúd, vytvára v jadre magnetické pole, ktoré následne indukuje prúd v sekundárnom vinutí. Pomer primárneho prúdu k sekundárnemu prúdu je určený pomerom závitov transformátora.

Pochopenie saturácie v CT

Saturácia v stredovom prúdovom transformátore nastáva, keď magnetické jadro transformátora dosiahne svoju maximálnu hustotu magnetického toku. V tomto bode sa magnetické pole v jadre už nemôže zvyšovať úmerne s nárastom primárneho prúdu. Výsledkom je, že sekundárny prúd už presne nereprezentuje primárny prúd, čo vedie k skresleným meraniam a potenciálnej poruche pripojených ochranných a riadiacich zariadení.

Existuje niekoľko faktorov, ktoré môžu prispieť k saturácii CT. Jedným z hlavných faktorov je veľkosť primárneho prúdu. Ak primárny prúd prekročí menovitý prúd CT, magnetické jadro sa môže nasýtiť. To sa môže stať počas skratových podmienok, kedy môže byť prúd niekoľkonásobne vyšší ako normálny prevádzkový prúd.

Ďalším faktorom sú vlastnosti materiálu magnetického jadra. Rôzne materiály jadra majú rôzne úrovne nasýtenia. Napríklad niektoré feromagnetické materiály používané v jadrách CT majú relatívne nízku hustotu saturačného toku, vďaka čomu sú náchylnejšie na saturáciu. Svoju úlohu zohráva aj tvar a veľkosť jadra. Menšie jadro sa môže nasýtiť ľahšie ako väčšie, pretože má obmedzenú kapacitu na uchovávanie magnetického toku.

Účinky sýtosti

Nasýtenie stredového prúdového transformátora môže mať niekoľko negatívnych účinkov na elektrický systém. Po prvé, môže to viesť k nepresným meraniam prúdu. V ochrannom systéme môžu nepresné merania prúdu spôsobiť poruchu ochranných relé. Napríklad, ak sa CT saturuje počas skratu, relé nemusí správne zistiť poruchu, čo vedie k oneskoreniu vypnutia ističa a potenciálnemu poškodeniu elektrického zariadenia.

Po druhé, saturácia môže spôsobiť skreslenie tvaru sekundárneho prúdu. Skreslený priebeh môže obsahovať vysokofrekvenčné harmonické, ktoré môžu rušiť činnosť iných citlivých zariadení v systéme. To môže viesť k chybám v komunikácii, falošným poplachom a iným prevádzkovým problémom.

Detekcia a prevencia nasýtenia

Detekcia saturácie v stredovom prúdovom transformátore môže byť náročná. Jedným zo spôsobov je sledovanie priebehu sekundárneho prúdu. Ak tvar vlny vykazuje znaky skreslenia, ako je plochý povrch alebo orezanie, môže to znamenať, že CT je nasýtený. Pokročilé monitorovacie systémy môžu byť tiež použité na analýzu charakteristík sekundárneho prúdu a detekciu saturácie v reálnom čase.

Aby sa predišlo saturácii, je nevyhnutné vybrať správne CT pre danú aplikáciu. Pri výbere CT treba zvážiť maximálny očakávaný primárny prúd. CT s vyšším menovitým prúdom zvládne väčšie prúdy bez saturácie. Okrem toho, použitie CT s materiálom jadra, ktorý má vysokú hustotu saturačného toku, môže tiež pomôcť znížiť riziko saturácie.

Aplikácie a riešenia v našom sortimente

Ako dodávateľ stredových prúdových transformátorov ponúkame širokú škálu produktov, ktoré spĺňajú rôzne aplikačné požiadavky. nášElektrický presný transformátor prúduje určený pre aplikácie, kde sa vyžaduje vysoko presné meranie prúdu. Používa vysokokvalitné materiály jadra a pokročilé výrobné techniky na minimalizáciu rizika nasýtenia a zabezpečenie presných meraní.

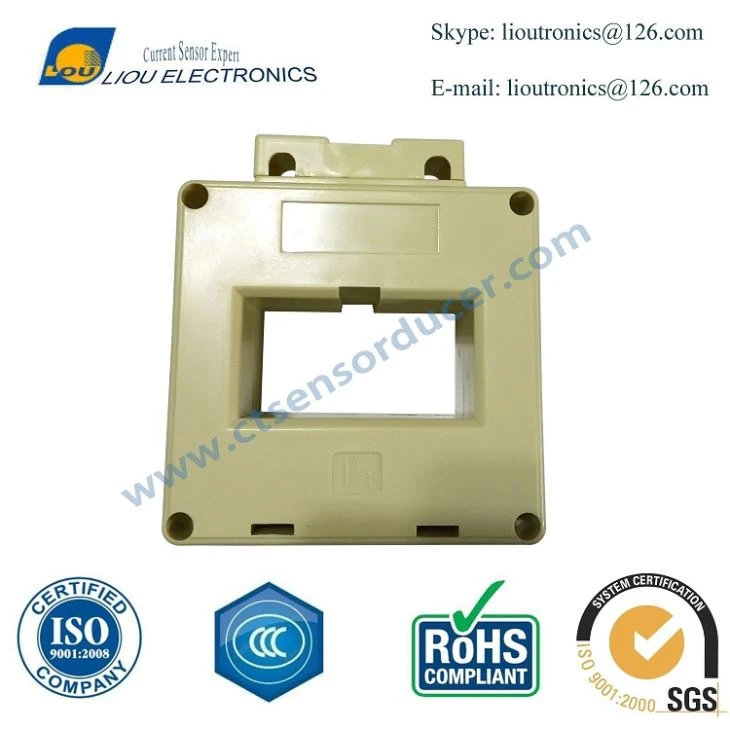

Pre aplikácie s relatívne nižšími prúdmi je náš60A: 5A prúdový transformátor Lo - Mc30Ije skvelá voľba. Je kompaktný a cenovo výhodný, no poskytuje spoľahlivý výkon. Na druhej strane, pre vysokoprúdové aplikácie naše5000A: 1A vysokoprúdový transformátor Lo - Mc120IIje špeciálne navrhnutý tak, aby zvládol veľké prúdy bez saturácie. Je vhodný na použitie v elektrických rozvodniach, priemyselných závodoch a iných vysokovýkonných aplikáciách.

Dôležitosť spolupráce

Pochopenie saturačnej charakteristiky stredoprúdového transformátora nie je dôležité len pre správne fungovanie elektrického systému, ale aj pre zaistenie bezpečnosti a spoľahlivosti celej infraštruktúry. Ako dodávateľ sme odhodlaní poskytovať našim zákazníkom najlepšie produkty a technickú podporu vo svojej triede.

Úzko spolupracujeme s našimi zákazníkmi, aby sme pochopili ich špecifické potreby a výzvy. Či už ide o výber správneho CT pre nový projekt alebo riešenie problémov s existujúcim systémom, náš tím odborníkov je vždy pripravený pomôcť. Veríme, že spoluprácou s našimi zákazníkmi im môžeme pomôcť optimalizovať ich elektrické systémy a vyhnúť sa problémom spojeným so saturáciou CT.

Záver

Záverom možno povedať, že charakteristika nasýtenia stredoprúdového transformátora je zložitou, ale zásadnou témou v oblasti elektrotechniky. Pre inžinierov, technikov a operátorov systémov je kľúčové, aby dôkladne porozumeli tomuto javu, aby sa zabezpečilo presné meranie prúdu a správna činnosť ochranných a riadiacich zariadení.

Ako dodávateľ stredových prúdových transformátorov sme odhodlaní poskytovať vysokokvalitné produkty, ktoré sú navrhnuté tak, aby minimalizovali riziko saturácie. Náš sortiment, vrátaneElektrický presný transformátor prúdu,60A: 5A prúdový transformátor Lo - Mc30I, a5000A: 1A vysokoprúdový transformátor Lo - Mc120II, ponúka riešenia pre široké spektrum aplikácií.

Ak potrebujete spoľahlivý stredový prúdový transformátor alebo máte akékoľvek otázky týkajúce sa saturácie a jej účinkov, odporúčame vám kontaktovať nás pre podrobnú diskusiu. Náš tím je ochotný s vami spolupracovať pri hľadaní najlepšieho riešenia pre váš elektrický systém.
