Ako funguje vysokofrekvenčná Rogowského cievka?

Ako funguje vysokofrekvenčná Rogowského cievka?

Ako dodávateľ vysokofrekvenčných cievok Rogowski sa ma často pýtajú, ako tieto zariadenia fungujú. V tomto blogovom príspevku vysvetlím princíp fungovania vysokofrekvenčných cievok Rogowského, ich výhody a aplikácie.

Základy Rogowského cievok

Rogowského cievka je elektrické zariadenie používané na meranie striedavého prúdu (AC). Je to toroidná cievka drôtu, ktorá je navinutá okolo nemagnetického jadra. Na rozdiel od tradičných prúdových transformátorov, ktoré využívajú magnetické jadro, Rogowského cievky sú vzduchové. Vďaka tomu sú ľahké, pružné a odolné voči nasýteniu.

Základná štruktúra Rogowského cievky pozostáva z dlhého tenkého drôtu navinutého v špirálovom vzore okolo flexibilného, ​​nemagnetického formovača. Cievka má jednotný prierez a zvyčajne má otvorený koniec, čo umožňuje jej ľahké upnutie okolo vodiča. Keď vodičom preteká striedavý prúd, vytvára okolo vodiča magnetické pole. Rogowského cievka toto magnetické pole zachytáva a podľa Faradayovho zákona elektromagnetickej indukcie sa v cievke indukuje elektromotorická sila (EMF).

Faradayov zákon a indukované EMP

Faradayov zákon hovorí, že indukované EMF v uzavretej slučke sa rovná zápornej rýchlosti zmeny magnetického toku slučkou. Matematicky sa to dá vyjadriť takto:

$E = -N\frac{d\Phi}{dt}$

kde $E$ je indukované EMF, $N$ je počet závitov cievky a $\frac{d\Phi}{dt}$ je rýchlosť zmeny magnetického toku.

V prípade Rogowského cievky je magnetický tok $\Phi$ úmerný prúdu $I$ pretekajúcemu vodičom. Takže indukované EMF v Rogowského cievke je úmerné rýchlosti zmeny prúdu $ dI / dt $.

Na získanie skutočnej hodnoty prúdu je potrebné integrovať výstup Rogowského cievky. Zvyčajne sa to robí pomocou integračného obvodu, ktorým môže byť buď analógový alebo digitálny integrátor. Výstup integrátora je potom úmerný prúdu pretekajúcemu vodičom.

Vysokofrekvenčná prevádzka

Vysokofrekvenčné Rogowského cievky sú navrhnuté tak, aby fungovali pri frekvenciách oveľa vyšších ako tradičné prúdové transformátory. Sú schopné presne merať prúdy s frekvenciami od niekoľkých kilohertzov po niekoľko megahertzov.

Kľúč k vysokofrekvenčnej prevádzke Rogowského cievok spočíva v ich dizajne vzduchového jadra. Keďže tu nie je magnetické jadro, nedochádza k hysterézii ani k stratám vírivým prúdom, ktoré sú bežné v transformátoroch prúdu s magnetickým jadrom. To umožňuje Rogowského cievkam rýchlo reagovať na zmeny prúdu, vďaka čomu sú vhodné pre vysokofrekvenčné aplikácie.

Ďalšou výhodou vysokofrekvenčných Rogowského cievok je ich široká šírka pásma. Dokážu presne merať prúdy v širokom rozsahu frekvencií, čo je nevyhnutné pre aplikácie ako výkonová elektronika, vysokofrekvenčné meniče a rádiofrekvenčné (RF) obvody.

Výhody vysokofrekvenčných Rogowského cievok

• Ľahký a flexibilný: Vysokofrekvenčné Rogowského cievky sú ľahké a flexibilné, čo uľahčuje ich inštaláciu a používanie. Môžu byť jednoducho upnuté okolo vodičov rôznych tvarov a veľkostí, bez potreby demontáže elektrického systému.
• Imunita voči nasýteniu: Keďže ide o vzduchové jadro, vysokofrekvenčné Rogowského cievky sa nenasýtia ani pri veľmi vysokých prúdoch. To zaisťuje presné meranie v širokom rozsahu aktuálnych hodnôt.
• Široká šírka pásma: Ako už bolo spomenuté, vysokofrekvenčné Rogowského cievky majú širokú šírku pásma, čo im umožňuje merať prúdy pri vysokých frekvenciách s vysokou presnosťou.
• Nízke náklady: V porovnaní s tradičnými prúdovými transformátormi sú vysokofrekvenčné Rogowského cievky relatívne lacné. To z nich robí nákladovo efektívne riešenie pre mnohé aplikácie.

Aplikácie vysokofrekvenčných Rogowského cievok

• Výkonová elektronika: Vysokofrekvenčné Rogowského cievky sú široko používané v aplikáciách výkonovej elektroniky, ako sú invertory, meniče a motorové pohony. Používajú sa na meranie prúdu pretekajúceho cez výkonové polovodičové zariadenia, ako sú IGBT a MOSFET, aby sa zabezpečila správna prevádzka a ochrana.
• Vysokofrekvenčné meniče: Vo vysokofrekvenčných meničoch sa na meranie výstupného prúdu používajú vysokofrekvenčné Rogowského cievky. Tieto informácie sa používajú na riadenie výstupného výkonu meniča a na ochranu meniča pred nadprúdovými podmienkami.
• RF obvody: V rádiofrekvenčných obvodoch sa používajú vysokofrekvenčné Rogowského cievky na meranie prúdu pretekajúceho cez antény a iné RF komponenty. To pomáha pri optimalizácii výkonu RF obvodu a zabezpečuje správne prispôsobenie impedancie.
• Monitorovanie prúdu v elektrických systémoch: Vysokofrekvenčné Rogowského cievky možno použiť na monitorovanie prúdu v elektrických systémoch, ako sú priemyselné rozvodné systémy a systémy obnoviteľnej energie. Môžu poskytovať informácie v reálnom čase o prúde pretekajúcom rôznymi časťami systému, čo je užitočné pri detekcii porúch a optimalizácii systému.

Súvisiace produkty

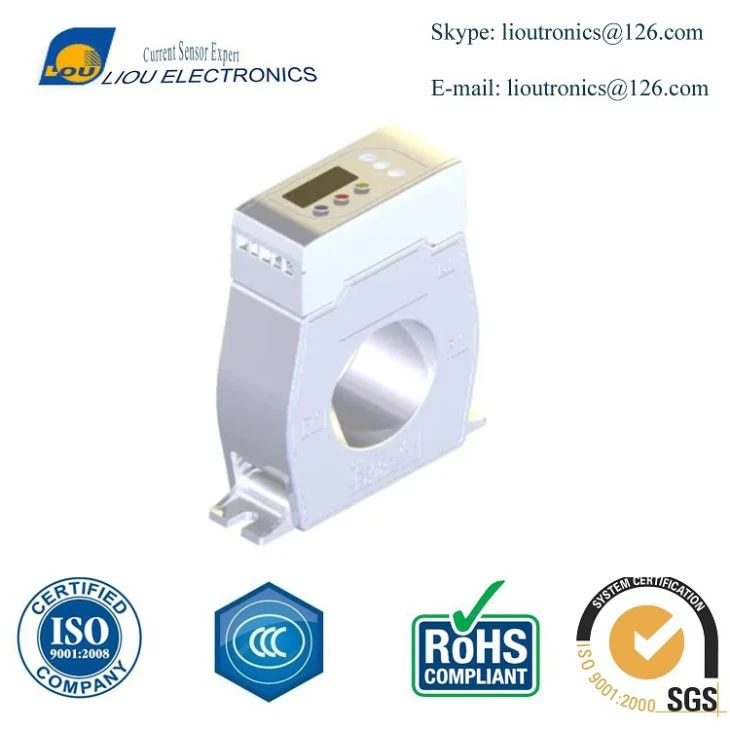

Ponúkame tiež celý rad súvisiacich produktov, ako naprVysoko presný dvojjadrový transformátor na detekciu zvodového prúdu,Prúdový transformátor s okrúhlou nulovou sekvenciouaOtvorte transformátor zvyškového prúdu. Tieto produkty sú navrhnuté tak, aby vyhovovali špecifickým potrebám rôznych aplikácií a môžu byť použité v spojení s vysokofrekvenčnými Rogowského cievkami pre komplexnejšie meranie prúdu a ochranu.
